概述

DPT230是专为液体或气体差压测量而设计的湿/湿型差压传感器。

它由一个快速响应的电容敏感元件和专用信号处理电路组成，输出与压力相对应的高精度线性信号。

DPT230可应用于最高静压达250PSIG的单向或双向差压测量。独特设计的隔离系统将传感器/传感器膜片的运动传递给“干”式腔体中敏感 电容的一个板极，此板极与膜片成比例地移动，从而使敏感电容的电容值产生变化。这种设计保证了DP230能够测量腐蚀性的液体或气体。而且这种干式结构系 统对压力变化的响应速度比传统充液结构的传感器大约快20倍。专用的检测和信号处理电路将电容的变化量转换为电信号，并进行线性处理和温度补偿，使输出信 号与差压信号成比例的变化。

DPT230可以选装一种3阀组组件，以便于传感器安装维护。



特点

高精度、低差压

快速响应

静压影响小

适用于气体和液体

干式电容结构

可选配3阀组组件

NEMA4/IP65防护等级

应用

能源管理系统

过程控制系统

液体或气体的流量测量

密封容器的液位测量

过滤网状态监测

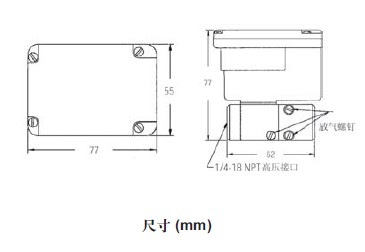

DPT230压力传感器及变送器尺寸图
