设计前的准备工作
建筑类型:民用建筑或公用建筑。
建筑基本概况:层高、建筑总高度等(侧重点了解建筑的节能性质,搞清楚建筑材料的传热系数等)。
建筑能源:供水、供热、供电等。
建筑四周环境:开敞式或被建筑包围,噪音水平、是否存在阴影面积等。
建筑功能及级别:酒店、住宅、办公楼等,高档、中档等。
建筑舒适度要求:温度、湿度控制范围等。
主要设计规范及依据
建设单位委托任务书(了解业主的要求)
《采暖通风与空气调节设计规范》(GB 50019-2003)
《通风与空调工程施工质量验收规范》(GB 50243-2002)
《建筑设计防火规范》(GB 50016-2006)
《高层民用建筑设计防火规范》(GB 50045-95)2005年版
《公共建筑节能设计标准》(GB 50189-2005)
《民用建筑节能设计标准》(JGJ 26-95)
室内外设计参数
室外设计参数:参考全国主要城市气象参数表。
室内设计参数:对于民用或公用建筑来讲,主要取决于对舒适性的要求,并考虑地区的经济条件及节能等因素。
夏季温度设计范围:24~28℃,相对湿度:40%~65%
一般取温度26℃,相对湿度50%。
冬季温度设计范围:16~22℃,相对湿度:40%~60%
一般取温度18℃,相对湿度50%。
对于工艺性场所,主要要求考虑工艺的需求外,如果有人操作,兼顾考虑人员的舒适性要求。
负荷计算
空调房间的冷负荷主要有以下因素构成:
◆通过建筑围护结构传入室内的瞬变传热量。
◆透过外窗进入室内的太阳辐射得热量。
◆室内人员的散热量。
◆室内设备的散热量(电动设备、电热设备及照明设备等)。
◆室内引入室外新风所产生的负荷。
负荷计算(估算法)-按人员数量
简单计算法:Q=(Qw+116.3n)*1.5
Qw=KA△t
式中 Q ——空调系统的总负荷(W)
Qw——围护结构引起的总冷负荷(W)
n ——室内人员数量
K ——围护结构的传热系数[W/(㎡. ℃)]
A ——围护结构的传热面积(㎡)
△t——室内外侧空气温差( ℃ )
负荷计算(估算法)-按人员数量

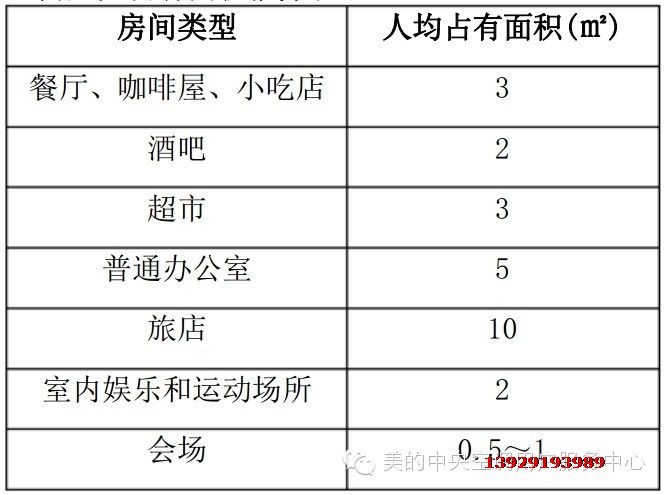

室内人员占有面积概算表:
※当人均占有面积超过10㎡时,按10㎡来计算。
负荷计算(估算法)-按空调面积
单位面积估算法:
估算简易公式:总负荷=单位面积冷负荷指标×房间地面面积×修正系数

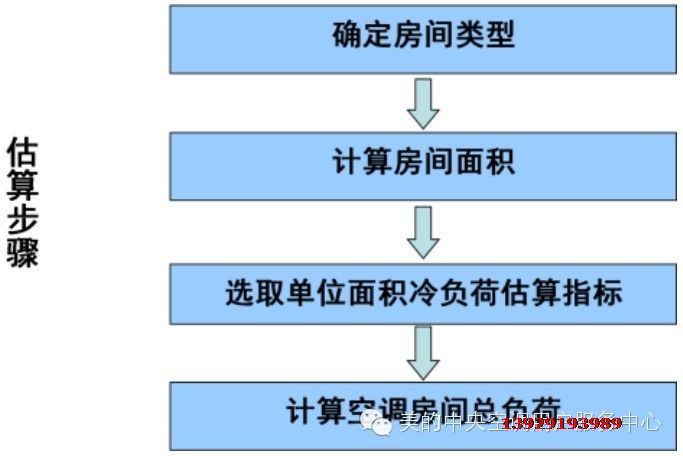

负荷计算(估算法)-按空调面积

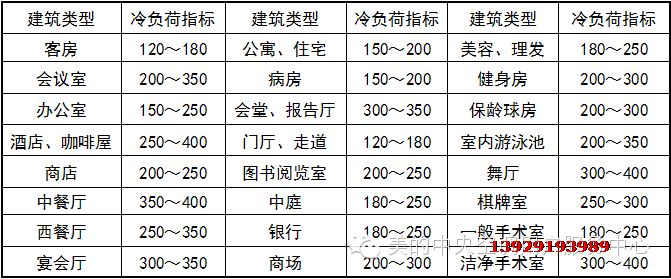

(表一)适用于华北、西北及空调使用频率较低的地区

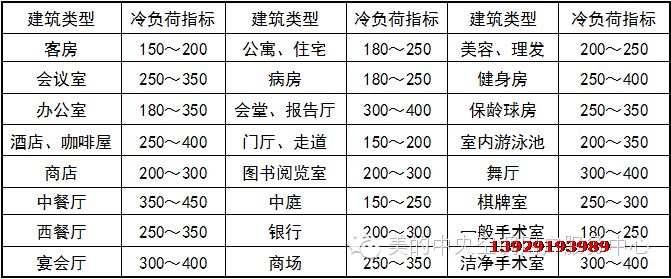

(表二)适用于华中、华东及气候条件比较适宜的地区(冬暖夏凉、季节明显)
(表三)适用于华南及气候条件比较恶劣的地区(夏季炎热)
※以上单位面积冷负荷估算指标参考《实用供热空调设计手册》
负荷估算注意事项
◆建筑物吊顶后室内层高超过4米。
◆房间外墙夕晒较严重或处于周围建筑阴影区域内。
◆房间位于建筑物顶层且无较良好的隔热措施。
◆建筑空间是否存在内外区的分区。
◆新风带来的额外冷负荷。
※当出现上述情况或者其它一些恶劣条件时,估算单位负荷指标增加10%~15%;单位面积冷负荷一般为热负荷的120%~150%,所以一般以冷负荷为主。
空调设备的选择
◆根据负荷计算结果和室内的条件(如房间的内部结构、理想的气流形式和使用特点等),选择合适的室内机组,并酌情合理分组,配置相应的室外机组。

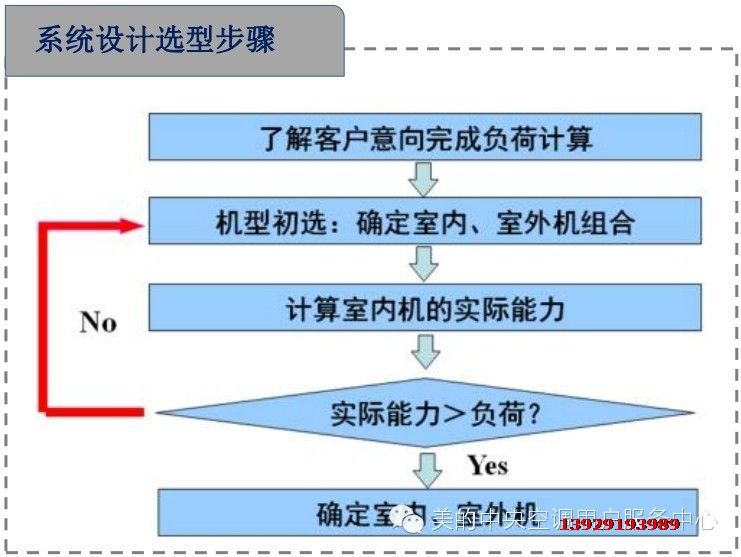

◆空调设备选择流程:
室内机的选择
◆选择室内机组时,首先应根据负荷计算的结果,其次需要考虑房间的使用特点、天花造型、家具布置情况和室内机组工作的特点(尤其是气流组织形式和具体操作控制方式)。
注意要点:
◆所选择的室内机能力一般应不小于所计算出来的房间负荷;
◆选择室内机时应综合考虑室内的噪声标准,空气质量要求,并结合房间特点、内部装修等因素进行分析;
◆对于天花高(3.5m以上)的场合不宜采用天花机,可采用标准静压、高静压风管机;
◆风管机的摆放朝向应该是出风口吹往外墙;
◆室内安装风管机时,对于低静压风管机,出风口不得连接风管;
◆标准型风管机连接风管时,应考虑对噪音和管路压力损失的控制,合理设计风管尺寸和风口的大小,送风口与回风口的布置需保证房间内气流组织良好,不要形成气流短路;
◆一台风管机不得将回风口、送风口布置在不同的区域(即回风口布置在一个区域,送风口分置在不同的功能区)。
系统合理分区
◆对于大型的项目或因建筑结构和房间用途不同导致使用特点存在差异,应对空调面积进行合理分区。
在系统设计中,一般分区方法为按建筑的负荷特性分区:
◆将建筑物平面分为直接受外界条件影响的周边区域(外区)和不直接受影响的内部区域(内区);
外区:一般为距外墙4~6米内的区域
内区:室内负荷只有照明、电子设备等不受外界温度波动影响的区域;
◆在大型项目中,对于其周边区域可根据方位进行分区。
◆如果室内的人员密度和室内设备密度有较大差异时,应根据不同密度进行划分。
室外机的选择
根据室内机选择结果和分区情况分别选择对应合适的室外机,对于多联机系统应注意以下几点:
◆冷媒配管长度和落差的限制;
◆室内外机组的配置比例的要求;
室内机的总名义能力必须在其对应的室外机名义能力的110%范围内,否则会因回油问题导致压缩机的寿命降低和故障;同时由于回油除霜等原因内外机能力配比不能低于80%;
◆室外机的名义能力(额定能力)的确定;
◆各室外机可连接的最大室内机台数。
室外机连接配比与布置
◆室外机和室内机的连接容量配比控制在80%~130%,对于室内机同时运行系数很大的公共建筑(如办公楼),容量配比不得超过110%,尽量按照1:1选配;
◆室外机设计摆放位置,应预留维修、保养空间,同时考虑其散热效果;
◆同一系统室外机之间的配管应保持水平,当出现高度差时,会出现回油不平衡,导致位于高位的压缩机缺油,从而引起系统故障,压缩机正常使用寿命得不到保障。
冷媒配管设计
冷媒配管长度和落差(MDV-X全直流变频多联机为示例)

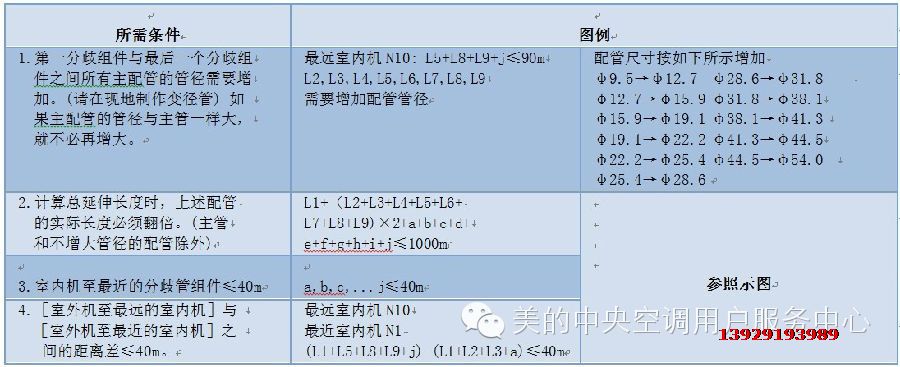

注:1.分歧管折算长度为等价配管长度0.5m。 2.内机尽量均等地安装在U型分歧管的两边。 3.当外机在上的场合且落差超过20米,建议在主管的气管上每隔10m设置一个回油弯。 4.当外机在下时,H≥40m主管与液管需加大一号。 5.连接到室内机的第一个分歧管组件的允许长度应等于或小于40m。但当下列条件全部满足的情况下,允许长度可以延长为90m。

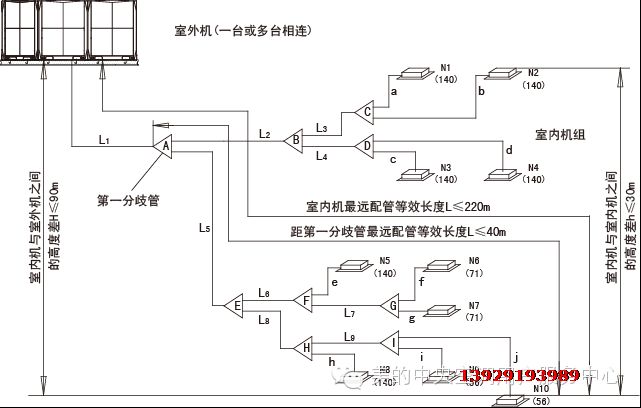

冷媒配管长度和落差示图:
空调设备配电系统设计
◆强电的选择:根据设备的耗功率计算出相应的电流,结合电源线的载流量,选择合适的电源线及空气开关、保险丝等。
◆电源线规格及其最大载流量的关系
◆空气开关与保险丝的选择:
空气开关与保险丝根据计算的额定电流,放大1.5倍左右,然后与设备运转最大耗功率下的最大运转电流比较,选择其大者来选择相应的设备。选保险丝时,注意其熔断时间。
配电设计注意事项:
◆一套系统的室内机、室外机必须通过一个总控开关控制其上电,否则将会出现系统运行故障。
◆强电电源必须设计保险丝和空气开关。
◆同一套系统的室外机与室外机之间、室内机与室内机之间必须通过弱电信号线连接,然后室内机与室外机主机串接。
◆强电电源线一般选择BV或BVV(铜芯聚氯乙烯绝缘电线),弱电信号线一般选择RVVP或AVP(铜芯聚氯乙烯绝缘屏蔽软电线)。
