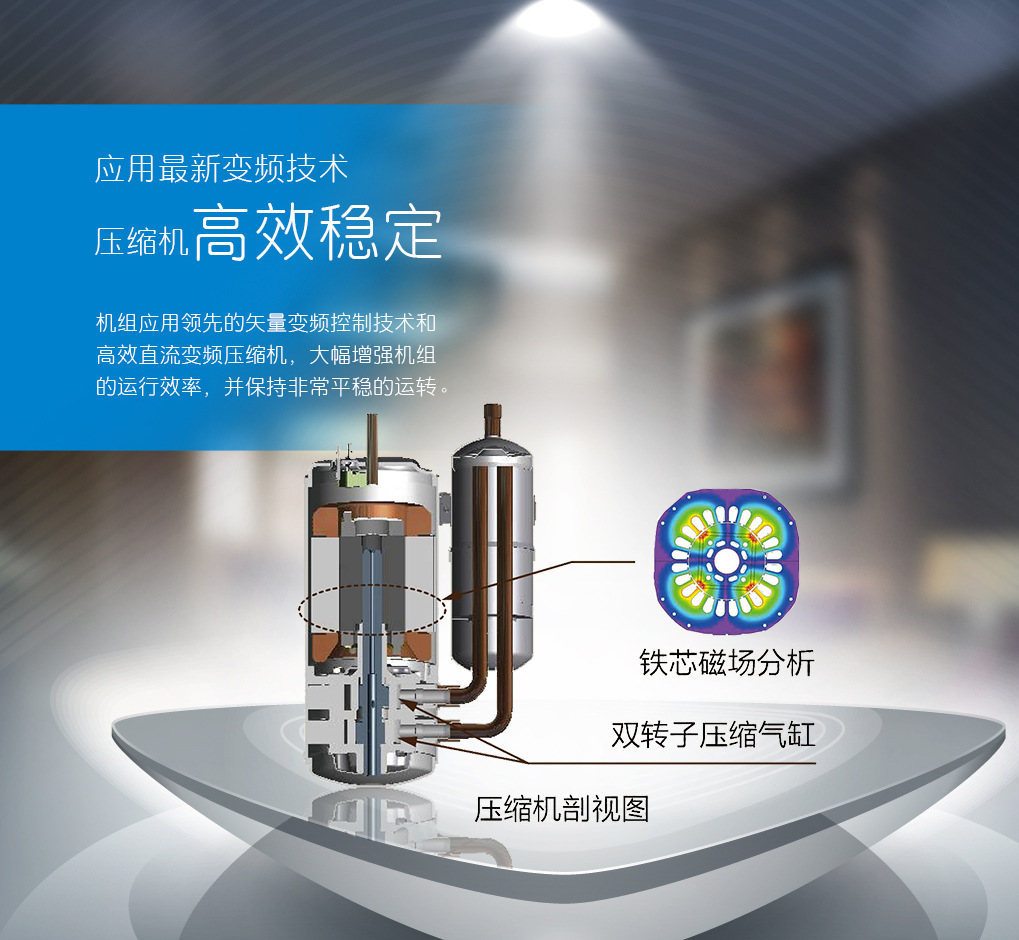

麦克维尔变频家用中央空调介绍

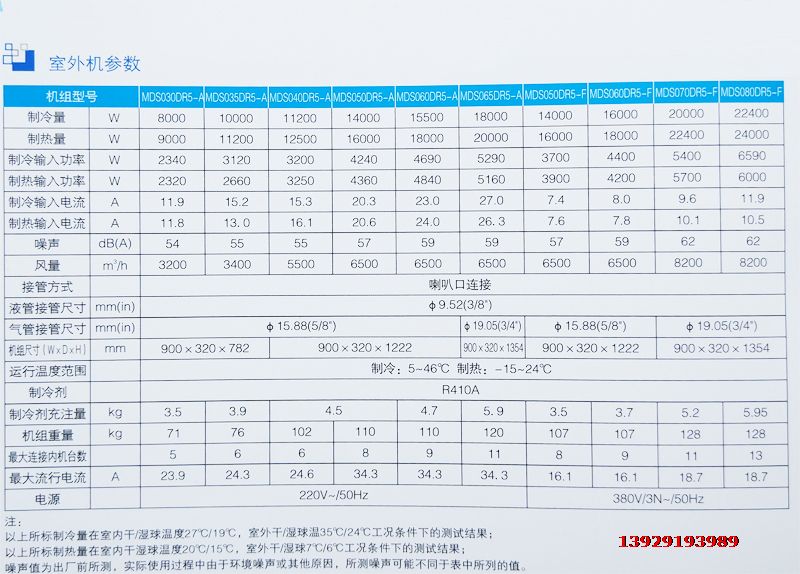

室外机机组参数

麦克维尔变频家用中央空调应用方案

本案是一套空调使用面积为250㎡ 的豪华别墅，内机台数为8 台，外机为1台MDS070DR5的变频家用中央空调设计方案。
设计背景：二层别墅，两套系统，同时使用系数较低。
方案特色： 140年的历史沉淀，高端欧美品质；直流变频技术高效节能

MDS070DR5室外机机组参数

制冷量：20KW

制热量：22.4KW

制冷输入功率:5.4KW

制热输入功率：5.7KW

制冷输入电流：9.6A

制热输入电流：10.1A

噪声：62dB

风量：8200立方米/H

接管方式：喇叭口连接

机组尺寸（W*D*H）：900MM*320MM*1354MM

运行温度范围：制冷：5~46度，制热：-15~24度

制冷剂：R410A

制冷剂充注量：5.95KG

机组重量：128KG

最大连接内机台数：11

量大流行电流：18.7A

电源：380V

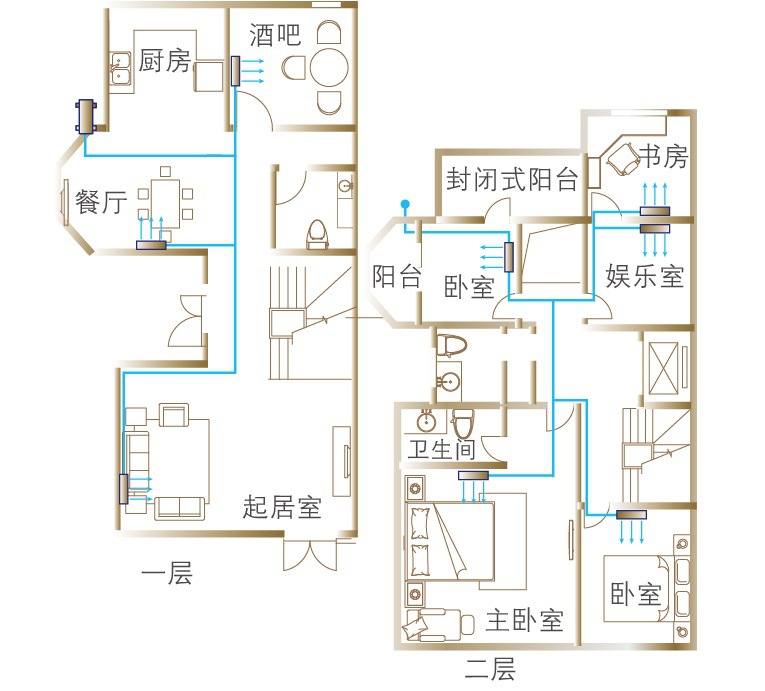

户型图

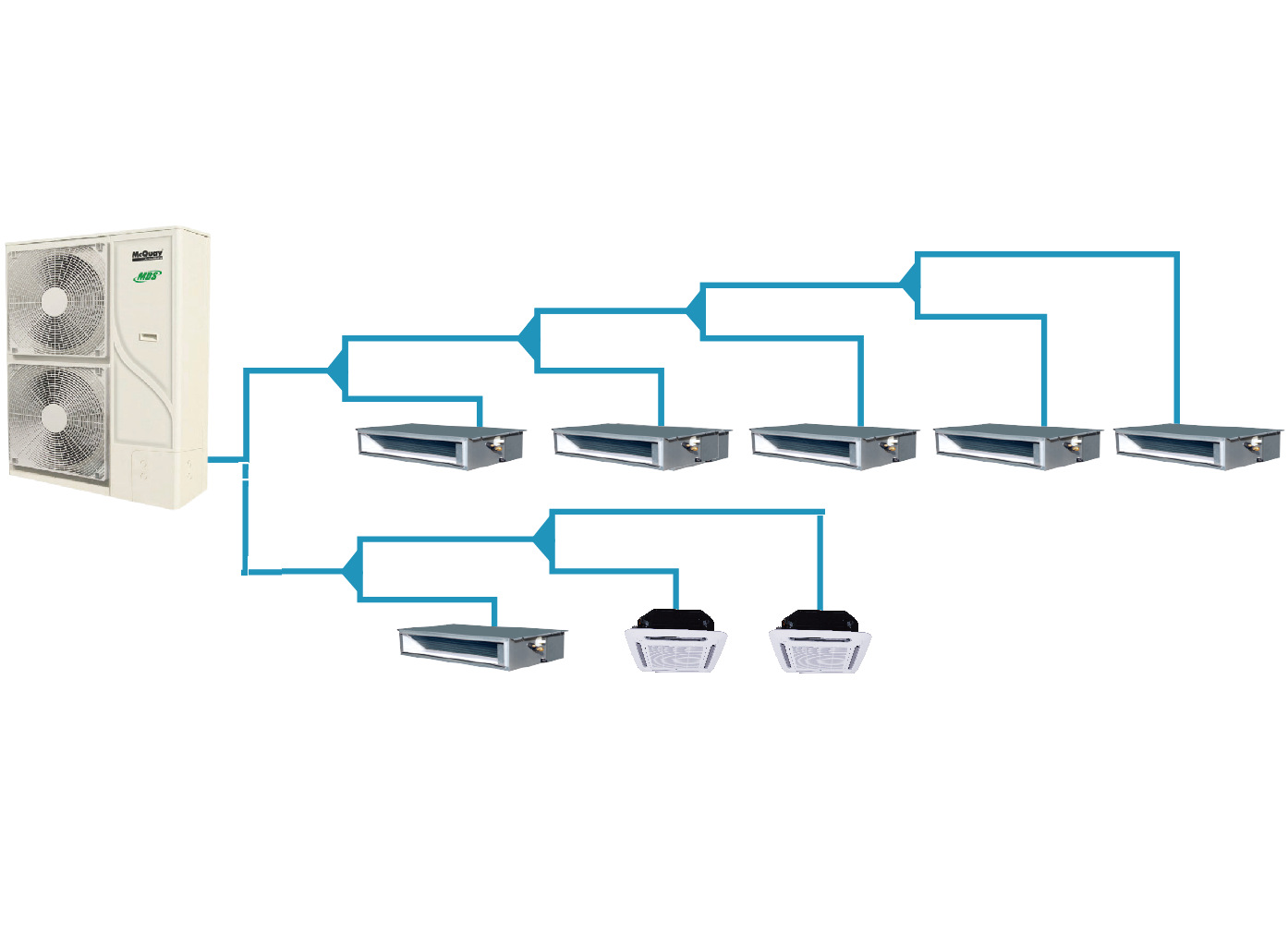

中央空调系列原理图

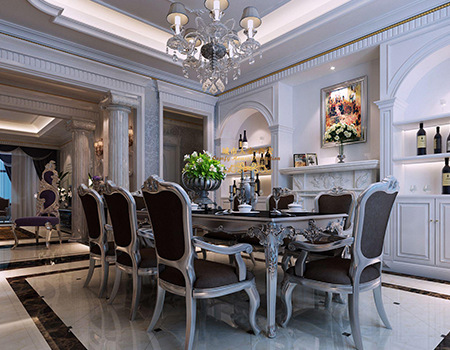

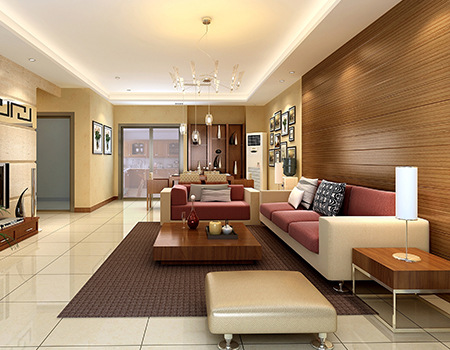

案例实拍图
